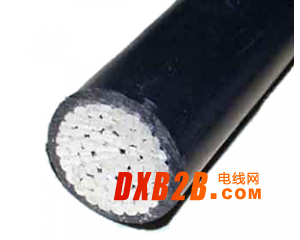

型号：JKLVS
电压：0.6/1KV
型号：集束导线 JKLVS JKLYJS
电压等级：中低压电力电缆（35KV及以下）
绝缘材料：塑料绝缘电力电缆
产品简介：集束电缆适用于交流额定电压0.6/1KV及以下输配电线路
一、产品标准
集束电缆采用GB12527-90进行生产。
二、使用特性
1.电缆的长期允许工作温度：聚氯乙烯绝缘为： 70℃
聚乙烯绝缘为： 70℃
教练聚乙烯绝缘为：90℃
2.电缆的短时最高工作温度：短路时（5秒内）
聚氯乙烯绝缘为： 160℃
聚乙烯绝缘为： 130℃
教练聚乙烯绝缘为：250℃
3.电缆的敷设温度不得低于-20℃
4.电缆的允许弯曲半径：电缆外径（D）小于25mm者，应不小于4D；
电缆外径（D）为25mm及以上者，应不小于6D。
三、电缆型号及规格
1.电缆的型号
|
额定电压KV |
型 号 |
名 称 |
使用范围 |
|
0.6/1 |
JKLVS |
铝芯聚氯乙烯绝缘架空集束导线 |
架空固定敷设、引户线等 |
|
JKLYS |
铝线聚乙烯绝缘架空集束导线 |
架空固定敷设、引户线等 |
|
|
JKLYJS |
铝芯交联聚乙烯绝缘架空集束导线 |
架空固定敷设、引户线等 |
2. 电缆的规格
|
额定电压KV |
芯数 |
标称截面mm2 |
|
0.6/1 |
1、2、3、4 |
16～120 |
四、电缆的主要技术指标
1.电缆的导体采用铝芯紧压圆形绞合导体，紧压圆形绞合导体应符合GB/T3956-1997的有关规定。
2.绝缘采用黑色耐候聚氯乙烯、聚乙烯、交联聚乙烯绝缘料。
3.产品电缆应进行交流电压试验：
额定电压0.6/1KV及以下电缆应能耐受3500V，1min浸水耐压试验。
4.电缆表面有清晰的制造厂名称、型号、长度及电压等级的连续标志。
五、交货长度
集束电缆的交货长度应不小于200m、允许长度不小于50m倍数的短段交货，但其数量不超过交货总长度的10%，根据双方协议，允许以任何长度交货。
